• 0101 KSS 絕緣配線槽 HD-2.2 50*50mm 出線孔:4mm

0101 KSS 絕緣配線槽 HD-2.2 50*50mm 出線孔:4mm

  • 產品編號： 240302000017
  • 庫存數量： 缺貨中
  • 供貨狀態： 2~7天(若缺貨另行通知)
  • 上架日期：2026-07-16
  • 實體店面位置：請洽門市人員

  • 網購價 TWD$155

貨到通知我

KSS 系列規格

HD (4mm) 出線孔

KSS HD (4mm) 出線孔:出線孔設計,方便搭配端子台配線兼具散熱功能。

全系列 26 個型號

目前商品規格重點

HD-2.2
寬 Wmm
50
高 Hmm
50
槽寬 Smm
4
總長 L
每支1.7M
材質
PVC
顏色
灰色
背膠
無
認證
UL、CSA、CE、UKCA、VDE、UL94V-0、ROHS

尺寸示意圖與欄位對照

系列尺寸示意；實際尺寸依型號表。

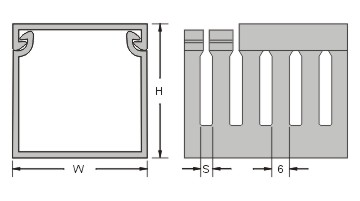

HD (4mm) 出線孔 尺寸示意

適用範圍：適用型號：HD-0.5、HD-0.7、HD-0、HD-1、HD-1.1、HD-1.2、HD-1.5、HD-2、HD-2.2、HD-2.5、HD-3、HD-4、HD-5、HD-5.5、HD-5.7、HD-6.5、HD-6.7、HD-8

HD (4mm) 出線孔 尺寸示意
官方原始尺寸圖；僅適用下列已確認型號。圖不按實際比例，尺寸依型號表。
點圖查看原始大圖

圖中符號對照

W
寬 W(mm)

目前型號 HD-2.250 mm

H
高 H(mm)

目前型號 HD-2.250 mm

S
出線孔寬 S(mm)

目前型號 HD-2.24 mm

全系列規格表

可搜尋、複製或列印完整規格

26 個型號

京港販售數量以本商品原有販售標示為準；「原廠包裝」為 KSS 型錄參考，不代表本商品出貨數量。

HD (4mm) 出線孔
型號 寬 W (mm) 高 H (mm) 槽寬 S (mm) 外徑 OD (mm) 總長 L 材質 顏色 背膠 認證
HD-0 KSS 可詢價
25
25
4
—
每支1.7M
PVC
灰色
無
UL、CSA、CE、UKCA、VDE、UL94V-0、ROHS
HD-0.5 KSS 可詢價
15
25
4
—
每支1.7M
PVC
灰色
無
UL、CSA、CE、UKCA、VDE、UL94V-0、ROHS
HD-0.7 KSS 可詢價
20
20
4
—
每支1.7M
PVC
灰色
無
UL、CSA、CE、UKCA、VDE、UL94V-0、ROHS
HD-1 KSS 可詢價
25
45
4
—
每支1.7M
PVC
灰色
無
UL、CSA、CE、UKCA、VDE、UL94V-0、ROHS
HD-1.1 KSS 可詢價
30
30
4
—
每支1.7M
PVC
灰色
無
UL、CSA、UL94V-0、ROHS
HD-1.2 KSS 可詢價
33
33
4
—
每支1.7M
PVC
灰色
無
UL、CSA、CE、UKCA、VDE、UL94V-0、ROHS
HD-1.5 KSS 可詢價
33
45
4
—
每支1.7M
PVC
灰色
無
UL、CSA、CE、UKCA、VDE、UL94V-0、ROHS
HD-1.5 X 2 KSS 可詢價
38
50
4
—
每支2M (含槽底及槽蓋)
PVC
灰色
—
UL、CSA、UL94V-0、ROHS
HD-1.5 X 3 KSS 可詢價
38
75
4
—
每支2M (含槽底及槽蓋)
PVC
灰色
—
UL、CSA、UL94V-0、ROHS
HD-1 X 2 KSS 可詢價
25
50
4
—
每支2M (含槽底及槽蓋)
PVC
灰色
—
UL、CSA、UL94V-0、ROHS
HD-1 X 3 KSS 可詢價
25
75
4
—
每支2M (含槽底及槽蓋)
PVC
灰色
—
UL、CSA、UL94V-0、ROHS
HD-2 KSS 可詢價
45
45
4
—
每支1.7M
PVC
灰色
無
UL、CSA、CE、UKCA、VDE、UL94V-0、ROHS
HD-2.2 目前商品 KSS 查看商品
50
50
4
—
每支1.7M
PVC
灰色
無
UL、CSA、CE、UKCA、VDE、UL94V-0、ROHS
HD-2.5 KSS 可詢價
65
45
4
—
每支1.7M
PVC
灰色
無
UL、CSA、CE、UKCA、VDE、UL94V-0、ROHS
HD-2 X 1 KSS 可詢價
50
25
4
—
每支2M (含槽底及槽蓋)
PVC
灰色
—
UL、UL94V-0、ROHS
HD-2 X 3 KSS 可詢價
50
75
4
—
每支2M (含槽底及槽蓋)
PVC
灰色
—
UL、CSA、UL94V-0、ROHS
HD-3 KSS 可詢價
33
65
4
—
每支1.7M
PVC
灰色
無
UL、CSA、CE、UKCA、VDE、UL94V-0、ROHS
HD-3 X 2 KSS 可詢價
75
50
4
—
每支2M (含槽底及槽蓋)
PVC
灰色
—
UL、CSA、UL94V-0、ROHS
HD-3 X 3 KSS 可詢價
75
75
4
—
每支2M (含槽底及槽蓋)
PVC
灰色
—
UL、CSA、UL94V-0、ROHS
HD-4 KSS 可詢價
25
65
4
—
每支1.7M
PVC
灰色
無
UL、CSA、CE、UKCA、VDE、UL94V-0、ROHS
HD-5 KSS 可詢價
45
65
4
—
每支1.7M
PVC
灰色
無
UL、CSA、CE、UKCA、VDE、UL94V-0、ROHS
HD-5.5 KSS 可詢價
60
60
4
—
每支1.7M
PVC
灰色
無
UL、CSA、CE、UKCA、VDE、UL94V-0、ROHS
HD-5.7 KSS 可詢價
65
65
4
—
每支1.7M
PVC
灰色
無
UL、CSA、CE、UKCA、VDE、UL94V-0、ROHS
HD-6.5 KSS 可詢價
33
100
4
—
每支1.7M
PVC
灰色
無
UL、CSA、UL94V-0、ROHS
HD-6.7 KSS 可詢價
48
100
4
—
每支1.7M
PVC
灰色
無
UL、CSA、UL94V-0、ROHS
HD-8 KSS 可詢價
100
100
4
—
每支1.7M
PVC
灰色
無
UL、CSA、UL94V-0、ROHS
